Le régulateur de charge pour panneau solaire est un des éléments qui composent des installations de panneaux solaires. Il contrôle et stabilise la charge tout en limitant la décharge. Ce petit appareil électronique, comme son nom l’indique, peut réguler la charge et optimiser la production d’énergie. Jetons un coup d’œil à l’efficacité de la gestion de l’énergie solaire avec le régulateur de charge pour panneau solaire.
Régulateur de charge pour panneau solaire : rôle et avantages
Un contrôleur ou régulateur de charge pour panneau solaire est un boîtier électronique dont le rôle principal est de contrôler la charge des batteries d’accumulateurs dans un système photovoltaïque pour produire de l’électricité. Cet appareil est généralement inclus dans les kits d’énergie solaire. Vous pouvez également les acheter séparément.
Le rôle du régulateur de charge pour panneau solaire

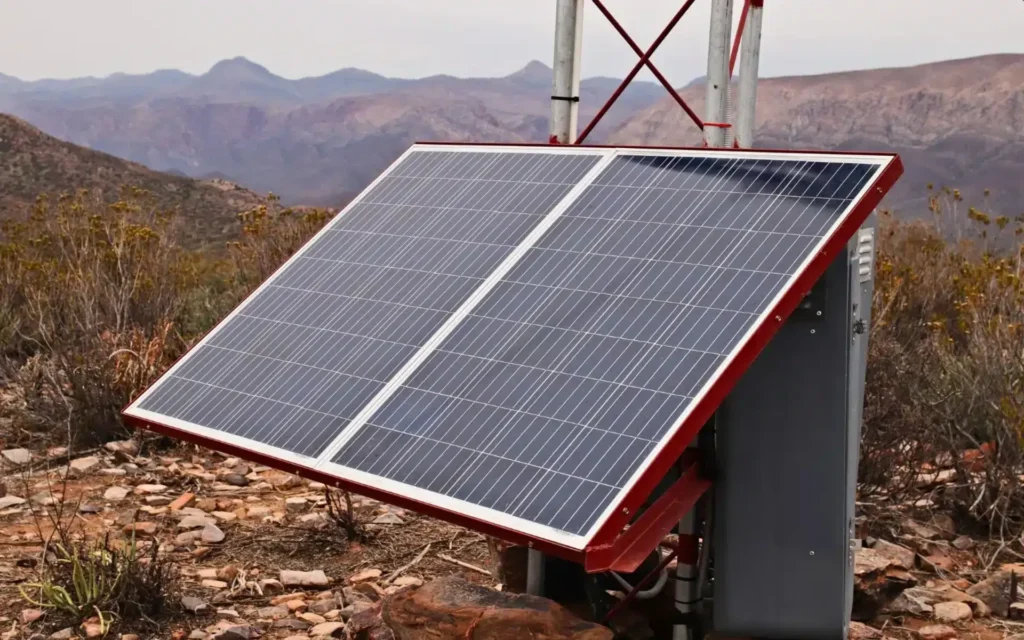

Le régulateur de charge pour panneau solaire est un accessoire placé entre un générateur solaire (c’est-à-dire un groupe de panneaux solaires) et une batterie de stockage (ou un parc de batteries dans un système de taille). Le contrôleur de charge pour panneau solaire affiche en permanence l’état de fonctionnement de l’installation solaire et l’état de charge de la batterie via des diodes électroluminescentes ou un écran numérique. Les batteries permettent le stockage et l’utilisation décalée de l’énergie solaire excédentaire, tandis que le régulateur de charge pour panneau solaire a la capacité de contrôler et de stabiliser la charge et de limiter la décharge.
Il régule la tension (V) et le courant (A) de sortie du capteur photovoltaïque pour éviter les surtensions et les surcharges ou décharges excessives (cette dernière peut endommager la batterie). Optimisez ainsi la puissance. Le contrôleur de charge pour panneau solaire permet de maintenir le niveau de charge des cellules solaires dans des limites adaptées à une utilisation à long terme. Pour que la batterie dure le plus longtemps possible, il faut que le niveau de charge ne devienne pas trop élevé.
Les points forts du régulateur de charge pour panneau solaire
En contrôlant le niveau de stockage des cellules solaires, les contrôleurs de charge peuvent éviter les risques de surchauffe, de surcharge, de courts-circuits et, à terme, prolonger la durée de vie du système solaire. Ce dispositif augmente le rendement des modules solaires et optimise les performances des systèmes photovoltaïques. Il améliore généralement les performances globales des appareils d’autoconsommation solaire. Bien qu’un régulateur de charge pour panneau solaire ne soit pas requis pour un système d’énergie solaire, nous vous recommandons d’en installer un pour optimiser le retour sur investissement de vos panneaux solaires et protéger votre équipement.
Les différents types du régulateur de charge pour panneau solaire
On a deux technologies principales de régulateur de charge pour panneau solaire :
Les types à commande numérique TOR (tout ou rien) avec arrêt électromécanique constituent la première génération de contrôleurs. Seulement 0 % ou 100 % de l’énergie produite est transmise à la batterie. Bien que ces appareils ne soient plus vendus, ils sont toujours utilisés dans les centrales solaires existantes.
Les modèles avec régulateur MLI (modulation de largeur d’impulsion) sont plus avancés. Il y en a deux types : le régulateur de charge pour panneau solaire PWM (Pulse Width Modulation) et le régulateur de charge pour panneau solaire MPPT (Maximum Power Point Tracking)..
Régulateur ou contrôleur de charge PWM
C’est la première conception de régulateurs MLI. Cet appareil est connecté directement à la batterie. Le principe est le suivant : il capte l’électricité générée par l’énergie solaire et l’envoie à une batterie sous forme d’impulsions de fréquence et de longueur variables. Cela permet un contrôle précis du courant de charge en fonction de l’état de charge.
Les régulateurs de charge PWM sont dotés de commutateurs qui fonctionnent par modulation de largeur d’impulsion et d’un système anti-retour. L’interrupteur reste ouvert jusqu’à ce que la batterie atteigne la tension de charge absorbante. Lorsque la batterie est chargée et que sa tension atteint le seuil de régulation fixé, l’interrupteur PWM s’ouvre et se ferme à une fréquence fixe (des centaines de fois par seconde) pour maintenir l’injection de milieu de puissance et atteindre l’état de charge optimal.
La charge de la batterie se déroule généralement en trois étapes :
- La phase de masse (également appelée phase de boost) est une phase de charge rapide qui dure jusqu’à ce que la batterie atteigne 75 % de sa capacité ;
- Vient ensuite une phase d’absorption, qui charge la batterie plus lentement jusqu’à atteindre son niveau maximum recommandé ;
- En phase float (ou phase flottante), la charge est maintenue.

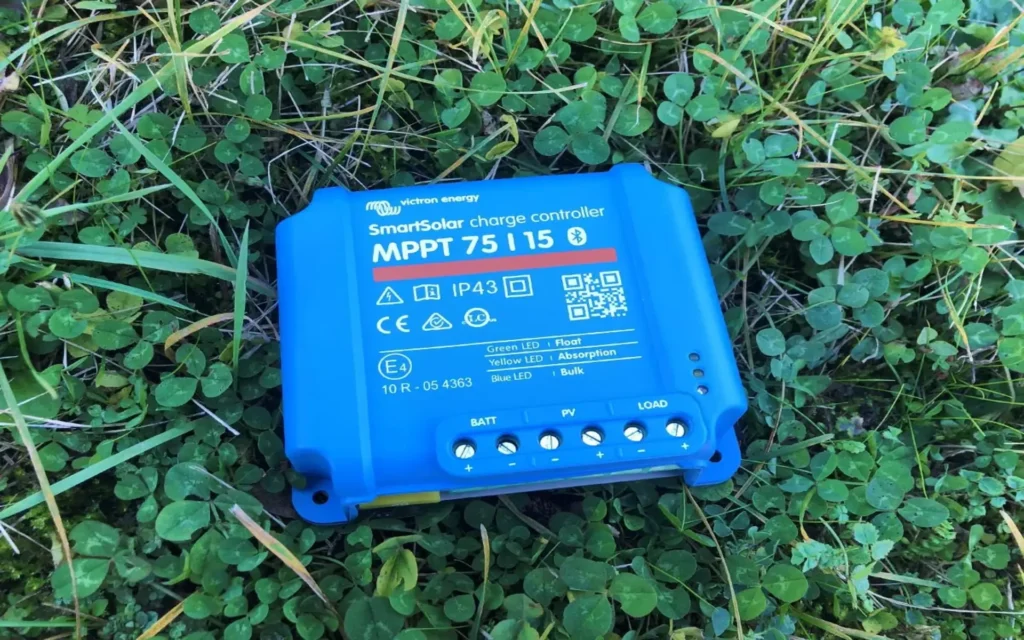

Régulateur ou contrôleur de charge MPPT
Le contrôleur MPPT est le régulateur de charge solaire le plus avancé. Ceci est particulièrement recommandé pour les systèmes photovoltaïques constitués de parcs de batteries. Ce modèle est basé sur la technologie Max Power Point Tracker. Il dispose d’un convertisseur DC-DC intégré (un dispositif qui convertit les niveaux de tension continue) pour maximiser la puissance de sortie du panneau solaire. Veuillez noter que ce convertisseur est utilisé comme régulateur de tension. La tension au point de puissance maximale de l’énergie solaire doit toujours être supérieure à la tension de la batterie.
Pour comprendre l’utilité des régulateurs MPPT, il faut savoir que la tension et le courant d’un panneau solaire changent continuellement tout au long de la journée en fonction de la quantité d’ensoleillement. L’appareil analyse la tension du panneau pour trouver le « point idéal », ou la meilleure combinaison de tension et de courant, pour produire le plus de puissance.
Cet ajustement constant permet à plus de courant de circuler dans la batterie, la rendant plus efficace que les contrôleurs PWM, en particulier pendant les périodes de faible rayonnement solaire, et on estime qu’il génère jusqu’à 30 % de la production d’énergie. Des modèles MPPT haut de gamme apportent le plus souvent une puissance supplémentaire. Contrairement au contrôleur PWM, qui est directement couplé à la batterie, le couplage est ici indirect, car le contrôleur MPPT et la batterie sont connectés via un adaptateur d’impédance qui optimise le transfert de puissance.
Choix du régulateur solaire qui correspond à votre système : les critères à prendre en compte
Choisir le meilleur régulateur de charge pour votre panneau solaire afin d’optimiser l’efficacité énergétique. Jetons un coup d’œil aux critères à prendre en compte avant d’installer un contrôleur de charge dans votre système solaire :
Types de modules solaires
Les dimensions du module solaire sont importantes lors du choix du type de contrôleur de charge (PWM ou MPPT). Si votre panneau solaire est composé de 36 cellules (12 V) ou de 72 cellules (24 V), vous pouvez utiliser à la fois des contrôleurs de charge solaire PWM et des modèles MPPT.
Si vous choisissez un modèle PWM, la tension du panneau solaire doit correspondre à la tension de la batterie. Si la batterie est de 12V, la tension du panneau doit également être de 12V. Il est possible de connecter plusieurs panneaux photovoltaïques avec une tension de 12V, mais dans ce cas, ils doivent être connectés en parallèle pour que la tension de tout le champ photovoltaïque soit toujours de 12V (en cas de connexion en série, la tension des différents panneaux variera ).
Si vous choisissez le modèle MPPT, la tension du panneau doit être supérieure à la tension de la batterie.Si votre panneau est constitué de plus de 54 cellules, 60 cellules ou 72 cellules, seul un régulateur MPPT est compatible avec votre installation, car la tension du panneau n’est pas compatible avec la tension (ou modèle) standard de batterie (PWM).
Tension maximale prise en charge par le régulateur
Celle-ci doit être adaptée à la tension d’entrée maximale du champ d’énergie solaire. Veuillez noter que la tension des panneaux solaires n’est pas fixe et change en fonction de l’ensoleillement. La valeur maximale est atteinte lorsque le capteur solaire est exposé à la lumière directe du soleil et que le câble n’est pas connecté. Concernant la tension en circuit ouvert ou la tension à vide, elle est exprimée en Uoc (abréviation de tension en open circuit) ou Vmax (abréviation de tension maximale). Le régulateur doit supporter une tension supérieure à la tension en circuit ouvert du champ solaire.
Température de fonctionnement du régulateur solaire
Pour fonctionner correctement et dans le temps, les contrôleurs de charge solaire doivent résister aux températures extérieures auxquelles ils sont exposés. Faites votre sélection en fonction de la plage de température indiquée dans la description et des températures minimales et maximales, pouvant être observées tout au long de l’année dans votre région.
Prix du régulateur de charge pour panneau solaire
Les prix des régulateurs sont variables en fonction des critères de sélection que nous avons identifiés précédemment. La fourchette de prix des contrôleurs solaires PWM est de 25 à 500 euros TTC. Pour les modèles MPPT, comptez entre 80 et 1 200 € TTC. Choisissez l’appareil qui correspond à votre budget. Gardez à l’esprit qu’investir dans des régulateurs avancés peut être rentable à long terme si vous parvenez à augmenter considérablement la production d’énergie.
