L’efficacité des panneaux solaires dépend en grande partie du système de montage utilisé. Pour installer des panneaux solaires et entamer votre transition énergétique, vous devez suivre un processus simple qui se déroule en plusieurs étapes. Nous présenterons ici les montages de panneaux solaires et les points auxquels vous devez prêter attention : préparation de l’emplacement, différents assemblages, connexion des différents éléments…
Montage de panneau solaire : ce qu’il faut prévoir
Une force physique s’impose
Pour installer des panneaux solaires, vous devez être à l’aise pour travailler en hauteur et habile à installer des couvercles et des joints pour éviter les fuites d’eau. Des crochets, des rails, des voliges et même des lattes doivent être installés pour bien fixer les panneaux qui doivent résister à des conditions climatiques difficiles. D’autres exigences incluent la lecture des instructions et des schémas de connexion, le travail en toute sécurité (intervention électrique), l’installation et le raccordement des onduleurs, le raccordement et la fixation des câbles électriques au mur, le perçage et l’utilisation d’une scie.
Selon le panneau solaire et son mode de montage, il peut être nécessaire d’installer un système de blindage ou d’étanchéité sous la toiture (agrafé dans le premier cas, vissé dans le second). Travailler sur les toits et manipuler des panneaux solaires demande également une bonne force physique.
Les éléments à prendre en compte
Délai de réalisation : au moins 6 heures (selon l’installation)
Nombre de personnes : 2 minimum
Outillage et fournitures :
- Tournevis et/ou perceuse/visseuse avec douille et/ou embout ;
- Scie circulaire ;
- Rallonge d’alimentation ;
- Mètre ;
- Échafaudage ou échelle ;
- Échelle de toit (selon le domaine d’application) ;
- Clé plate ou clé à douille ;
- Vis ;
- Connecteurs et autres matériels de montage sur rail ;
- Zinc ;
- Bande de plomb ;
- Lattes et voliges ;
- Pistolet extrudeur avec adhésif silicone ;
- Câbles électriques avec tubes IRL et/ou ponts selon besoins (selon configuration) ;
- Gants de protection ;
- Système de protection contre les chutes ;
- Lunettes de protection ;
- Bottes de sécurité.
Étapes clés et astuces pour réussir le montage de panneau solaire
Les panneaux solaires sont principalement installés sur la toiture (pente de 30 à 35 degrés, exposition sud recommandée). Chaque système de fixation est différent et affecte la facilité d’installation, les accessoires requis, la durée de la procédure, le niveau d’expertise et les outils requis pour l’installation. Les coûts varient considérablement, de l’installation de rails sur le toit au décapage de l’isolation, en passant par l’installation de systèmes d’étanchéité et d’écrans sous le toit.
L’installation de panneaux solaires permet de produire de l’électricité, mais leur installation dépend de divers paramètres. La sélection des modules solaires par rapport à des critères définis nécessite une recherche préalable et une définition précise des exigences du système et/ou de la maison.Voici les étapes de réalisation :
Lisser l’emplacement du panneau solaire
Si la toiture est recouverte de tuiles mécaniques ou d’ardoise, vous devez procéder à une dépose partielle. Commencez par planifier l’emplacement exact où vous installerez vos panneaux solaires. Retirez les tuiles sur une zone légèrement plus grande que la surface du panneau à poser. Une fois ce processus terminé, un trou est percé dans votre toit et, après une préparation minutieuse, les modules photovoltaïques y sont installés.
Utilisez des gants de protection pour retirer les tuiles, car ils sont abrasifs et peuvent vous blesser les mains. Tous les travaux en toiture doivent être effectués à l’aide d’un système antichute (filet antichute ou sangle avec harnais de sécurité). Lors du retrait des briques à proximité du faîtage, veillez à ne pas casser les tuiles faîtières ou les demi-tuiles (restez à l’écart et soulevez délicatement les briques).
Assemblez des abergements inférieurs et latéraux
Un abergement est un connecteur entre le matériau de couverture de la toiture (tuile ou ardoise dans ce cas) et les différents éléments dépassant de la toiture (dans ce cas le panneau solaire et ses fixations) qui permet une étanchéité parfaite. Des abergements adaptés sont disponibles pour tous les modèles de tuiles mécaniques, tant en forme qu’en couleur.
En ce qui concerne l’ardoise, c’est une feuille de métal de couleur ardoise ou un morceau de zinc à l’ancienne. Les abergements sont fixés en les fixant aux lattes de toit existantes ou aux lattes de toit supplémentaires à l’aide de vis. Vous devrez utiliser un tournevis et un ruban pour enregistrer les mesures exactes. Le crochet est également fixé avec une vis.
Si nécessaire, ajoutez des lattes derrière la première rangée de briques sur le long des emplacements des panneaux pour gagner en hauteur et créer une meilleure fondation pour l’abri. Les abergements sont en plastique et sont inclus dans la livraison, mais vous pouvez également utiliser des lattes et des bandes de plomb préinstallées qui s’étendent sur la première rangée de tuiles. Des bandes de plomb (largeur variable) se collent avec de la colle silicone et sont appliquées avec un pistolet extrudeur. Les bandes de plomb formées à la main épousent la forme de la tuile. Les planches et les joints sont découpés à la scie circulaire.
Installez les écrans sous toiture et les systèmes d’étanchéité
Installation d’un écran sous toiture
Lors de l’installation d’une toiture, il est nécessaire d’installer un matériau de protection sous la toiture. Ce dernier est un film plastique industriel dont le rôle est de former une barrière étanche. Lors de l’installation de cet écran de sous-toiture, nous vous recommandons de prévoir une lame d’air entre cet écran et le composite isolant pour éviter tout risque de moisissure (dans les charpentes traditionnelles, les écrans sont généralement installés et agrafés aux liteaux du toit).
Si cela n’est pas possible et que vous êtes trop isolé, choisissez un écran à haute perméabilité à la vapeur d’eau (HPV). Cela permet à la vapeur de passer et réduit le risque de condensation au sein du composite isolant. La condensation sur les matériaux isolants peut réduire leur efficacité et même les faire pourrir. Les bandes doivent être collées à l’aide de la colle recommandée par le fabricant et selon ses recommandations.
Installation d’un système d’étanchéité
Selon la méthode d’installation, les panneaux solaires peuvent être posés sur un système d’étanchéité en plastique souple et installés sur le toit (auquel cas une base de latte rigide est requise). Ces systèmes d’étanchéité sont vissés sur des liteaux de toiture ou des liteaux d’emplacement de panneaux.

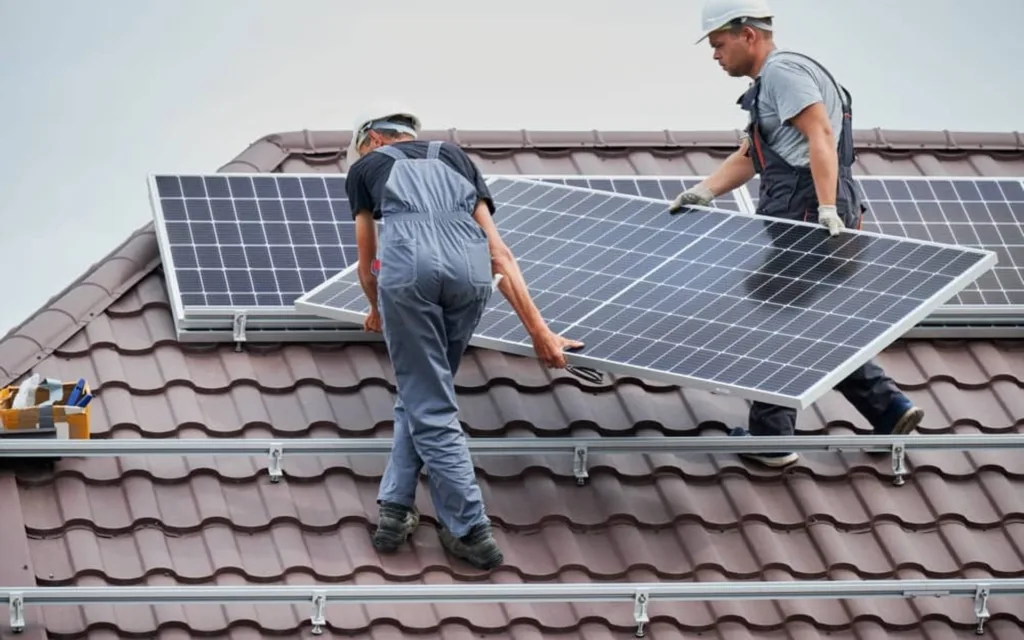

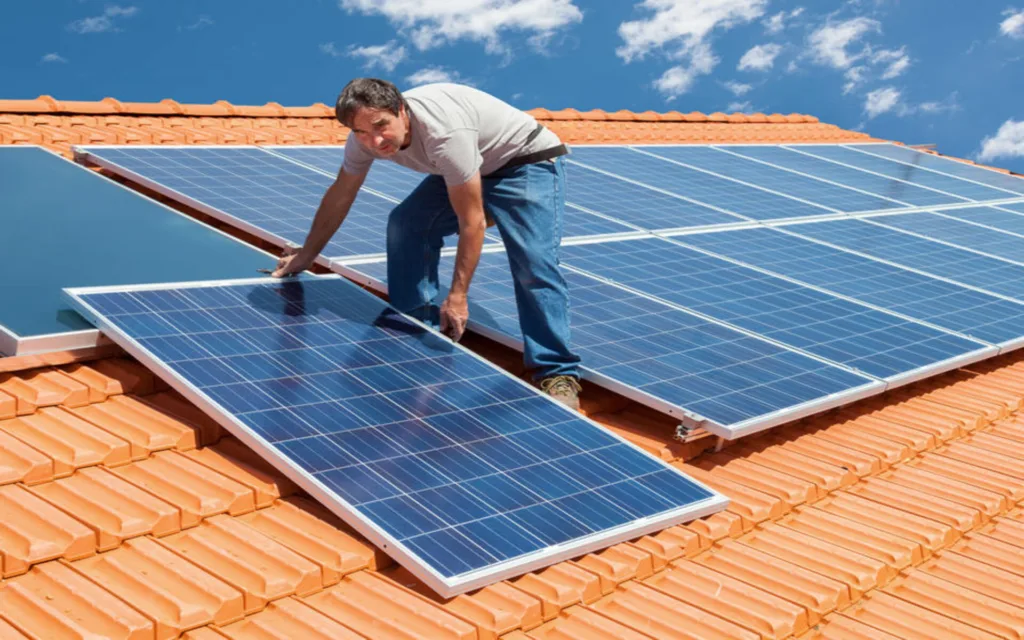

Assemblez les rails et les panneaux
Les rails doivent être solidement fixés aux chevrons à l’aide de crochets (utiliser à cet effet un tournevis et des vis adaptées). Les modules solaires sont lourds et présentent une grande résistance au vent. Des formes complexes peuvent être fixées à travers le matériau de toiture, peut-être en effectuant certains ajustements pour adapter la forme à des tuiles spécifiques. Puisque la structure du rail se trouve au-dessus de la couverture du toit, elle n’a plus besoin d’être complètement lissée.
Vous devez respecter la distance maximale recommandée par le fabricant entre deux rails et la distance maximale entre deux fixations de chevrons. Il existe de nombreuses languettes et autres pièces de liaison, si les rails ne sont pas assez longs ou doivent être croisés.
Notez que certains panneaux solaires peuvent pivoter d’un quart de tour avec le côté long vertical. Dans ce cas, vous devrez peut-être poser les rails verticalement. Fixez ensuite les panneaux aux rails avec des crochets ou des boulons. Une fois tous les panneaux en place, installez la garniture supérieure et réinstallez les tuiles ou ardoises manquantes. Si vous souhaitez monter votre module solaire sur un système de plafond, vous pouvez fixer le rail de montage directement sur le système de plafond.
Connectez le panneau à l’onduleur
Un onduleur est un appareil électronique qui convertit le courant continu instable des modules photovoltaïques en courant alternatif à une fréquence de 220V et 50Hz (fréquence du réseau Enedis, anciennement ERDF). Cet onduleur lui-même est connecté, d’une part, au tableau et, d’autre part, au compteur de non-consommation situé au-dessus de chaque installation de production individuelle connectée au réseau. Savoir lire des schémas électriques est indispensable pour cette étape.
Pour obtenir des valeurs de tension et de courant proches des valeurs nominales attendues de l’onduleur, certains modules doivent être connectés en série et d’autres en parallèle, ce qui entraîne une durée de vie plus longue. Deux panneaux de caractéristiques identiques sont connectés en série lorsque la borne positive (+) de l’un est connectée à la borne négative (-) de l’autre. Puis la tension monte. Si chaque panneau produit une tension de 12V, connecter deux panneaux en série produira une tension de 24V.
Remarque : lors de la connexion de deux groupes de modules en parallèle et en série, chaque groupe doit avoir une tension égale pour protéger les modules et maximiser la productivité.
